図面がない製品のデータ化
量産の製品を作る際、基本的には図面に基づいて製品を作成されると思います。
しかし、稀に図面も何もデータとして存在しない製品があります。
今後を見据えてCNCで加工したいけど、図面がなくてできない。
そんな時に簡単にVCarveに落とし込んでデータ化する方法を紹介します。
①縁取り

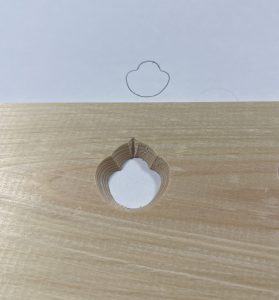

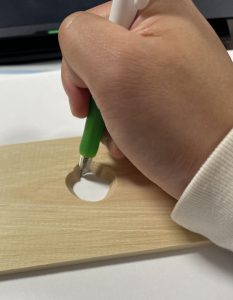

現物から落とし見込みたい輪郭を白紙の用紙に描きます。
②スキャン
スキャナーでスキャンしてPDFにします。
③VCarve又はAspireでPDFを読み込む

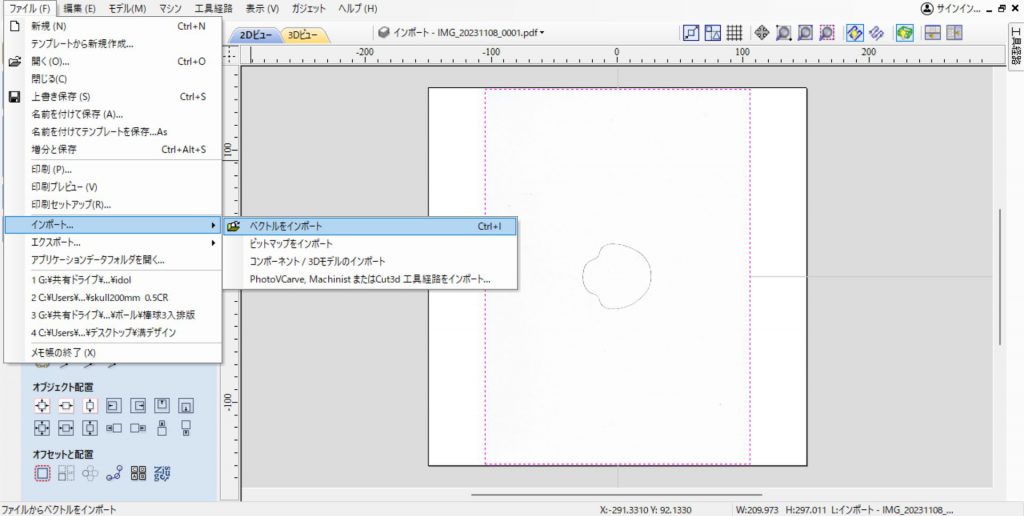

VCarve又はAspireでファイル＞インポート＞ベクトルをインポートの順で選択し②でスキャンしたPDFファイルを選択します。
すると画面上にスキャンしたPDFが取り込まれます。
④作図

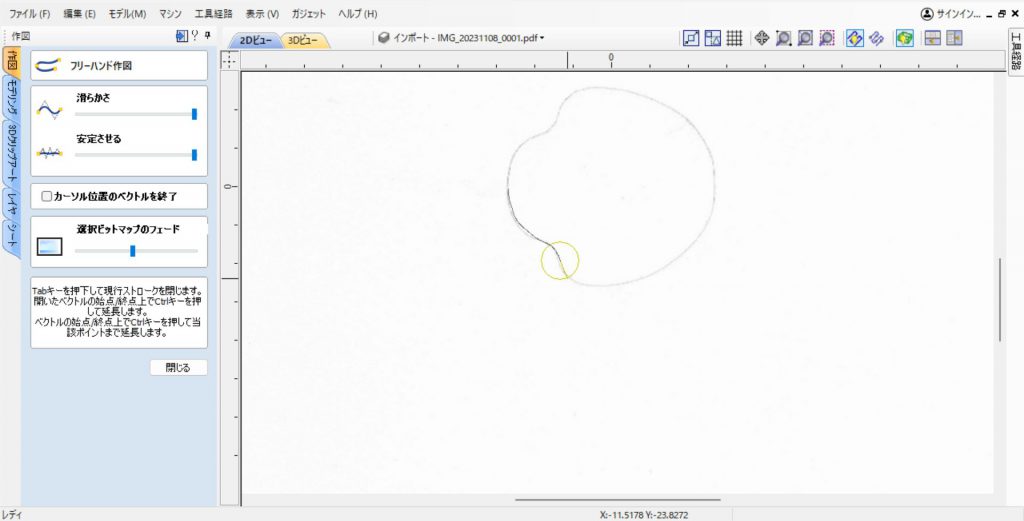

作図タブのフリーハンドコマンドでPDF上の線をなぞり、線(ベクトル)を描きます。

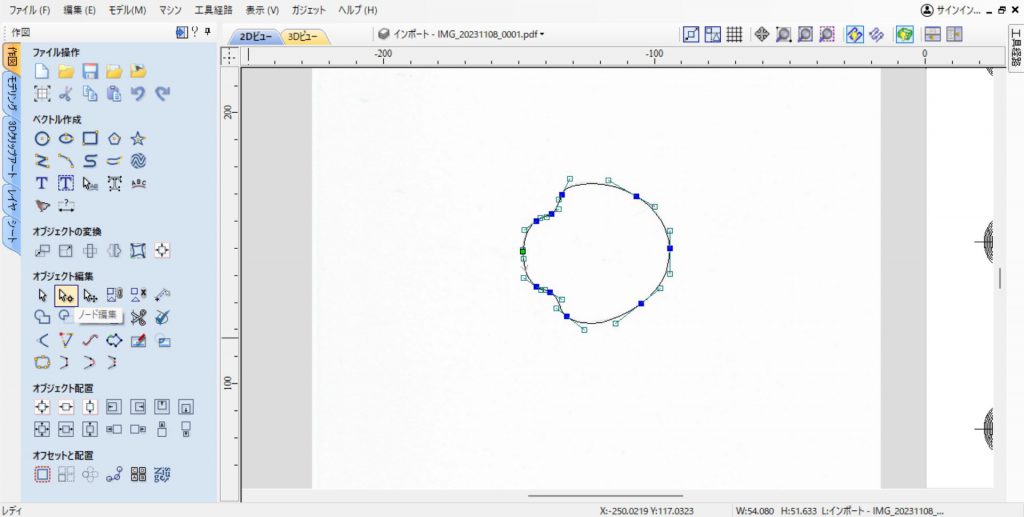

ノード編集コマンドでPDF上の線に合うように修正します。
⑤工具経路作成

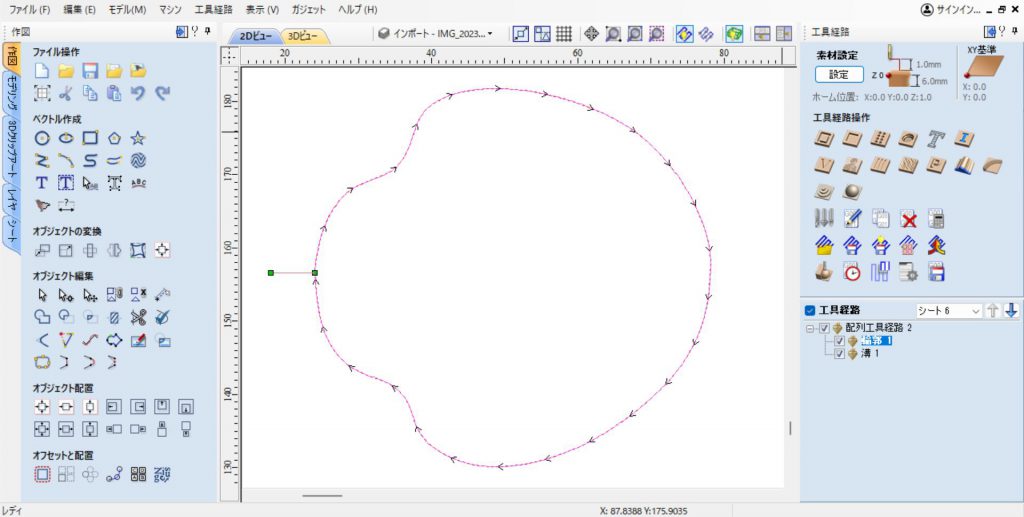

作成したベクトルに対して工具経路を作成します。
工具経路の作成ができたらGコードに出力すればCNCで加工が可能です。
以上
現物のデータ化にお困りの際にこの方法をお試しください。
