原点について
原点とは
原点とは、基準にする点。数学では、座標を定めるための基準点の事を言います。
CNCを利用する上で基本的な原点は3つあります。
①機械の原点
②CAD/CAMにて製図、工具経路作成のための原点
③加工を始める際の加工原点
CNCで加工する上で原点は重要となりますので、是非覚えてください。
①機械の原点
機械の原点はその機械の持つ原点です。
Bravoprodigy CNCの場合、次の方法で機械の原点に移動できます。
・PCと機械を接続する際に「GO HOME」をクリックする
・接続後、画面上のHOMEをクリックする
いずれもクリックすると機械の左手前に移動します。
②CAD/CAMにて製図、工具経路作成のための原点
CAD/CAMで製図する際の基準点です。
Bravoprodigy EDITでは原点設定にて「センター」「左下」「左上」「右下」「右上」より選択が可能です。

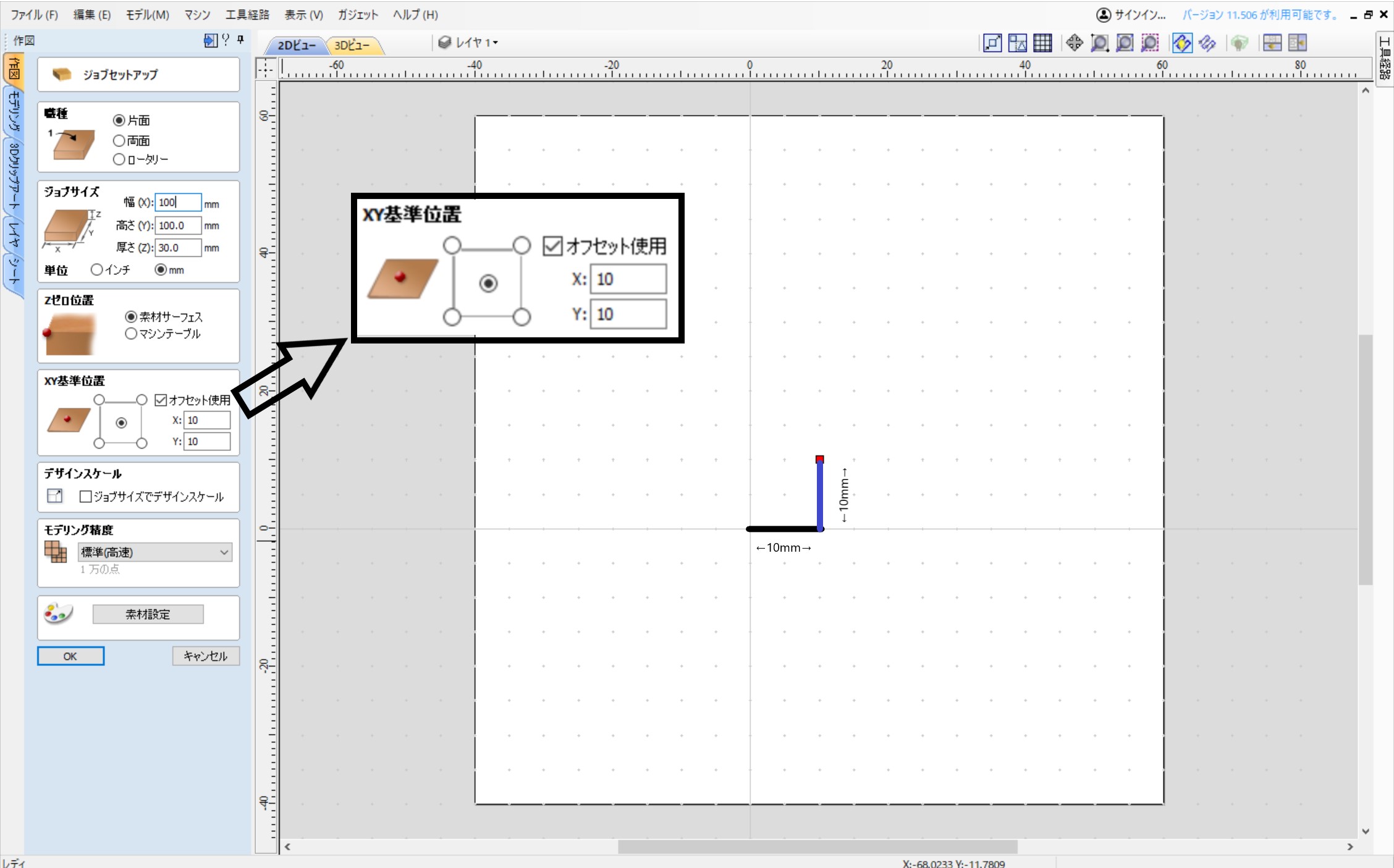

Vectricのソフトではジョブセットアップの「XY基準位置」で設定します。
この時「ジョブサイズ」で設定したXYの寸法の「センター」「左下」「左上」「右下」「右上」より選択が可能です。
XY基準位置のオフセットを使用すれば任意の位置にも設定が可能です。
③加工原点
加工を開始する(Gコードをスタートさせる)点、専ら切削工具の先端がが被削材の上に接している点の事です。
Bravoprodigy CNCではPC画面上のX、Y、Zの数値横に有る「ZERO」のボタンを押すことで加工原点を設定することができます。
加工範囲内であれば任意の場所を加工原点とすることができるので被削材の設置場所も自由度が高いです。
X、Y、Z全ての値が「ゼロ」になっていなければ加工をスタートできないので設定忘れの防止も可能です。

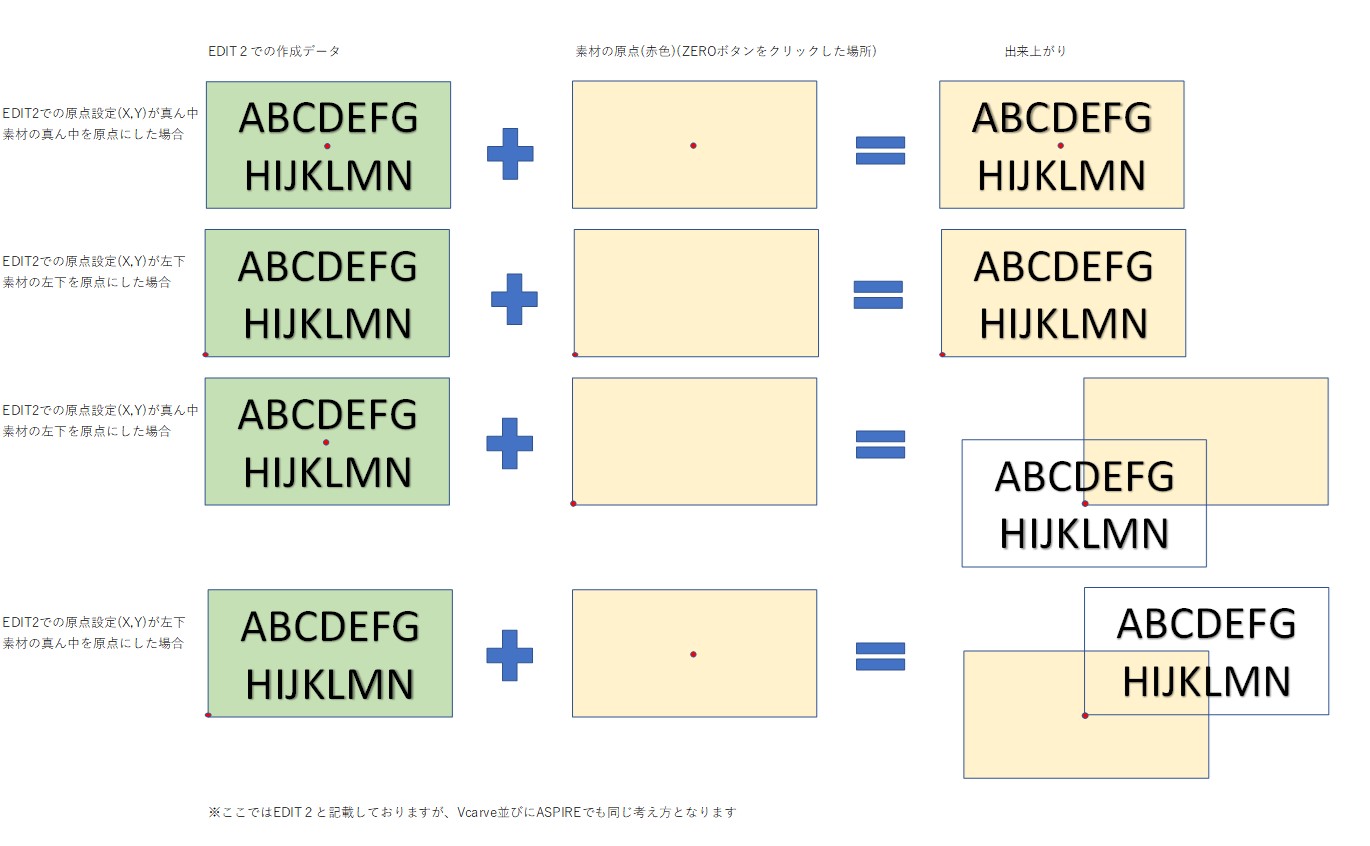

この加工原点は②のCAD/CAMで作図する際に設定した原点とずれていると出来上がりもずれた分だけずれるので注意が必要です。
※下図参照
原点はCNC加工における基礎となりますので原点とは何か必ず覚えましょう。
